Okna aluminiowe

YAWAL TM 77N

Wyślij zapytanie

Fintecnic wprowadza nowy system aluminiowy do swojej oferty!

Absolutna nowość w naszej ofercie okien aluminiowych.
Jeszcze bardziej nowoczesny, jeszcze bardziej efektywny energetycznie system Yawal TM 77N !

Rozwiązanie TM 77N to odpowiedź na rosnące wymagania klientów indywidualnych, dla których ważna jest nie tylko energooszczędność ale też estetyka i komfort użytkowania okien.

Główne zalety systemy TM 77N:

wysoka izolacyjność termiczna i akustyczna, która gwarantuje obniżenie kosztów ogrzewania i klimatyzacji;
ekologiczne uszczelki wykonane z materiałów przyjaznych środowisku. Eko uszczelki poprawiają izolacyjność okien a także są w pełni recyklingowe, co ma ogromny wpływ na obniżenie ilości śladu węglowego;
stolarka okienna oparta na systemie TM 77N została wyposażona w nowoczesne przekładki i wkłady izolacyjne termiczne, a poprawiona kinematyka umożliwia tworzenie jeszcze większych konstrukcji okiennych;
system Yawal TM 77N umożliwia wykonanie stolarki w trzech wariantach termicznych, co pozwala na indywidualny dobór systemu do własnych potrzeb energetycznych – zarówno do domów jednorodzinnych, budynków komercyjnych czy też obiektów przemysłowych;
szybki i łatwy montaż – system TM 77N ułatwia i przyspiesza proces instalacji, co pozwala inwestorom na sprawne zaplanowanie dalszych prac na budowie.

System Yawal TM 77N to wyjątkowe rozwiązanie dla nowoczesnych domów jednorodzinnych, dla inwestorów ceniących sobie komfort i design.

Fintecnic oferuje szeroki wybór systemów aluminiowych dopasowanych do potrzeb każdego Inwestora.

Skontaktuj się z naszymi specjalistami i zapytaj o najlepsze rozwiązania dla Ciebie i Twojej inwestycji!

Zapraszamy!

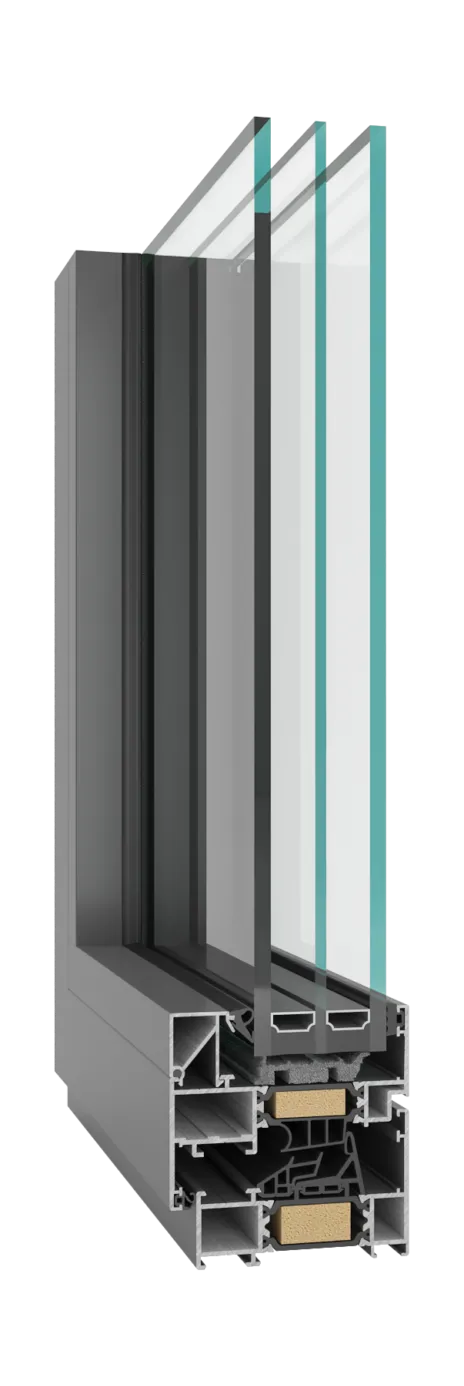

Porównanie konstrukcji TM-77HI i TM-77N

Przekładki termiczne, uszczelki i wkłady izolujące

Nowe przekładki termiczne:

Zmiana materiału na PA66 GF25 o obniżonym przewodnictwie ciepła
Lepsza izolacyjność termiczna

Odpowiednie materiały do izolacji to nie tylko gwarancja bezpieczeństwa i komfortu, ale również możliwość znacznych oszczędności.

Nowe wkłady izolujące

Jeden materiał (XPS, zamiast XPS i PIR)

Powiększenie wymiarów wkładek = Poprawa izolacyjności termicznej

Nowa wkładka izolująca przestrzeń między profilem a szybą

Przeprojektowano kształt pianki

Łatwiejszy montaż – szybsza aplikacja w oknie

Polepszenie właściwości izolujących

Usprawnienie drenażu i wentylacji

Zastosowano materiał ekologiczny, w 100% podatny recyklingowi

Nowa uszczelka centralna

Współpracuje z opcjonalną uszczelką termiczną

Łatwiejsza aplikacja

Zmiana materiału uszczelki na TPE

Zmniejszenie przewodnictwa cieplnego materiału uszczelki

Uszczelka w 100% poddaje się recyklingowi

Polepszenie szczelności

Możliwość zgrzewania

Zmniejszenie siły docisku potrzebnej do zamknięcia okna

Możliwość barwienia uszczelki na dowolny kolor

Nowa uszczelka termiczna

Łatwa aplikacja

Zmiana materiału uszczelki na spienione TPE

Zmniejszenie przewodnictwa cieplnego materiału uszczelki

Uszczelka w 100% poddaje się recyklingowi

Element opcjonalny w systemie modularnym

Nowa uszczelka przymykowa wewnętrzna

Łatwa aplikacja

Jednoznaczny sposób montażu (ograniczenie ryzyka błędów)

Zmniejszenie siły docisku potrzebnej do zamknięcia okna

Opcjonalna uszczelka przymykowa zewnętrzna

Zmniejszenie siły docisku potrzebnej do zamknięcia okna

Zwiększona izolacyjność akustyczna

Zmiana zewnętrznego półprofilu w skrzydle

Profil z TM 102

Nowe zestawy szklenia

Nowa uszczelka podszybowa o symetrycznym kształcie i jednej grubości

Wyeliminowanie pomyłek podczas montażu

Jedna grubość uszczelek w skrzydłach i szkleniach stałych

Ograniczenie widoczności uszczelek

Nowe uszczelki szklące

Szybszy montaż

Łączenie tylko w jednym miejscu – cięcie na prosto

Lepsza szczelność i akomodacja tolerancji wymiarowych szyb

Zmniejszenie ilości uszczelek z 14 do 6

Nowe profile do szklenia

Zwiększona odporność na włamanie (w standardzie)

Zmniejszenie ilości profili do szklenia z 23 do 9

Podkładka podszybowa

Nowa podkładka podszybowa

Zwiększona nośność na ciężar oszklenia

Podparcie pełnego zakresu szkła na całej głębokości

Usprawnienie drenażu i wentylacji

Jedna podkładka uniwersalna do skrzydeł i ościeżnicy

Uniwersalna do systemów TM 77N, TM 62, TM 77 BIFOLD

System okienny TM 77N jest dostępny w 3 wariantach termicznych

Przekrój przez rozkład izoterm – wariant TM 77N ST

Przekrój przez rozkład izoterm – wariant TM 77N I

Przekrój przez rozkład izoterm – wariant TM 77N HI+

System okienny TM 77N – Izolacyjność akustyczna

Rodzaj okna	Rodzaj szyby	R_W (C; C_tr)
Okno stałe	6/18Ar/4/18Ar/4	38 (-3; -8)
	8T/16Ar/6/16Ar/VSG 66.2T	43 (-1; -2)
	VSG 68.4 Acoustic/15Ar/4/12Ar/VSG 88.2T	49 (0; -2)
Okno rozwierno-uchylne	6/18Ar/4/18Ar/4	35 (-1; -4)
	8T/16Ar/6/16Ar/VSG 66.2T	43 (-2; -4)
	VSG 68.4 Acoustic /15Ar/4/12Ar/VSG 88.2T	46 (-2; -3)

Parametry techniczne i charakterystyka TM 77N

PARAMETRY TECHNICZNE – TM 77N
		OKNA
ENERGIA	Izolacyjność termiczna EN 10077-2	Uw od 0.62 W/m2K
KOMFORT	Izolacyjność akustyczna EN ISO 140-3	Rw = do 49dB
	Przepuszczalność powietrza EN 12207	Klasa 4
	Wodoszczelność EN 12208	od E1500 do E1950
BEZPIECZEŃSTWO	Odporność na obciążenie wiatrem EN 12210	Klasa C5
BEZPIECZEŃSTWO	Odporność na włamanie EN 1627	RC2

Parametry techniczne i charakterystyka TM 77N

CHARAKTERYSTYKA TECHNICZNA – TM 77N
		OKNA
Głębokość konstrukcyjna ościeżnicy		77 mm
Głębokość konstrukcyjna skrzydła		86,4 mm
Grubość wypełnienia		19 ÷ 67 mm
Maksymalne wymiary skrzydła L x H		1600 x 3000 mm
Maksymalny ciężar skrzydła		300 kg
Typ konstrukcji		ścianki, okno stałe, rozwiewne, uchylne, rozwierko-uchylne, uchylno-rozwierne
